1、概述

　　油井作業中有一個重要工作內容就是采集、獲取抽油機的功圖，即光桿示功圖，通過示功圖分析來判斷抽油機工況，包括故障情況、抽油效率等等，此工作是油田運行管理的一個基本依據。

　　目前油田進行功圖采集存在的一個主要問題是需要現場人工參與。一個油田方圓百千平方公里，由于抽油機井分布點多面廣，巡井的值班人員工作強度大，效率低，對故障井往往難以及時發現，從而延誤了故障診斷時間和起泵時間，影響生產效率。

　　本產品作為反映油田抽油機示功圖及油量的自動化新型產品，在系統安裝后，油田管理人員在機房內就可以實時掌握整個藏區內抽油機工作情況及產量，本系統可以全天候數據采集，避免油井無效生產，節約能源，并能對電泵與抽油機狀況、油井生產參數進行分析和提示，提高油井生產效率。從而解決目前人工采集參數不及時、精度低的問題，可以實現油井工作狀態的遠程監控，達到油井生產管理數字化、自動化、網絡化的目標，提高油井生產效能。

　　2、功能介紹

　　QH-101G系列一體化功圖傳感器采用實時采集信號，數據定時上傳到RTU或監控主機，該傳感器滿足以下功能：

　　·無線配置：可通過RTU進行無線配置，自動搜尋網絡，主動通信；

　　·定時上報：可通過RTU設置傳感器采集周期，周期范圍在0~3600s；

　　·通信傳輸：支持多種通信方式Zigbee、GPRS、專用模塊;

　　·野外工作：太陽能電池雙供電，適合野外作業；

　　·誤差修訂:儀表具有在線校正誤差功能,同時校正參數可做為系統參數上報.,儀表使用更靈活方便。

　　3、產品結構及原理

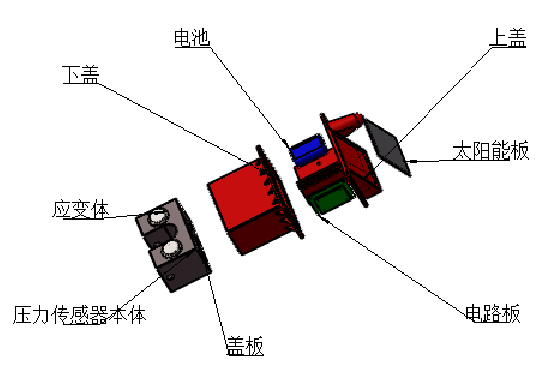

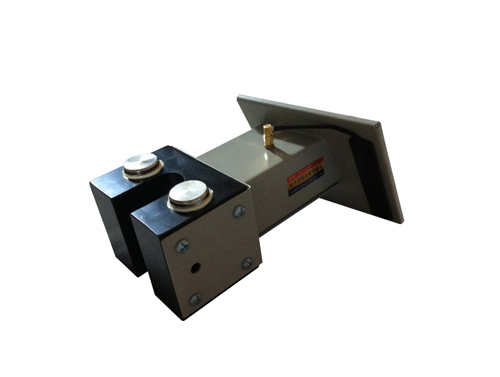

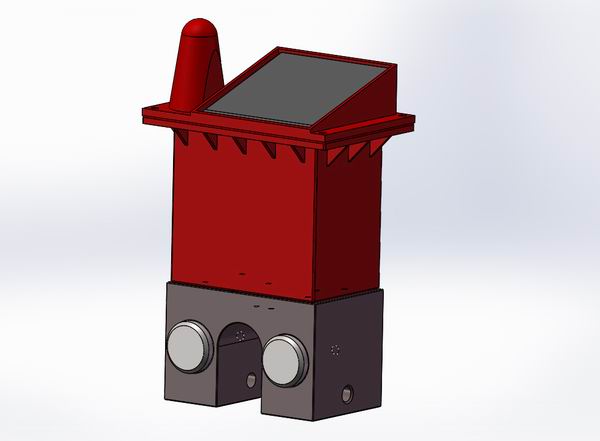

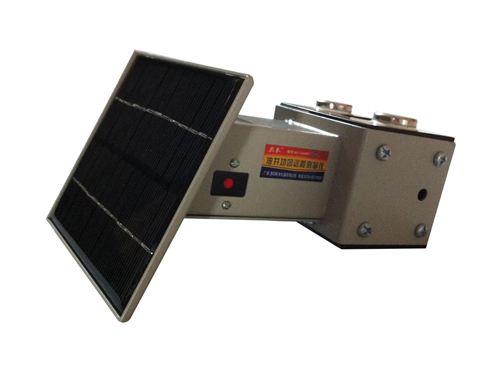

圖：產品外觀及結構

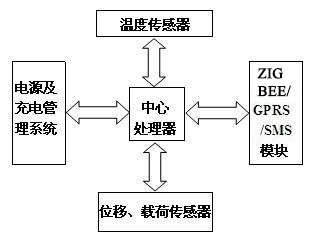

　　終端是以低功耗微控制器為核心通過A/D采集位移、載荷、環境溫度數據并進行功圖計算，加密后把功圖數據通過RS232總線傳輸給無線發送模塊，再無線發往數據庫

圖：產品內部構成

　　4、技術指標

　　該裝置能夠野外長年免維護獨立工作，達到的技術指標如下：

　　·載荷：0 ～ 150kN　 ±0.5％F.S；

　　·沖程：1~11m   ±1％F.S；

　　·沖次：1~12   ±1％F.S；

　　·溫度：－40～75℃；

　　·數據處理容量，不***；

　　·體積：高13cm，寬11cm，長11cm；

　　·采用隔熱，防水外殼，能夠適應惡劣的油井現場環境；

　　·功圖采集周期可遠程控制，休眠時間0~3600s可調；

　　·沖程、沖次自適應；

　　·防爆認證：EXibⅡBT4

　　5、質量保證

　　質保期：1年 ；

　　產品壽命：大于5年；

　　維修校準周期：1年；

　　本產品符合行業標準：石油天然氣行業標準SY/T5864-93《抽油機井示功圖測試》。

　　本公司企業標準：Q/LYQH01-2011《QH101系列抽油機井示功圖遠程監測系統》

　　6、安裝說明

　　一體化功圖儀安裝在懸繩器上，將傳感器放入其中，然后插入螺栓，固定。

　　一體化功圖儀的安裝，需保證懸繩器平整，毛辮子足夠長；

　　安裝后加載時需緩慢操作，防止功圖上的壓力傳感器超載損壞。

　　7、注意事項

　　1、存儲條件

　　·一般存儲條件

　　·環境溫度：-25℃~+55℃

　　·相當濕度：≤85%

　　·需要定期曬太陽，保證儀表長期存儲電量

　　2、安裝條件

　　·避免儀表安裝時跌落，損壞天線；

　　·儀表天線在安裝時要與金屬材質物體保持在200mm距離，保障通信質量。

　　8、訂貨須知

　　1、根據實際情況選購適合抽油桿直徑的功圖儀；

　　2、選購適合環境溫度的傳感器；

　　3、確定通信協議的適配傳感器。

　　9、聯系方式

　　公司：洛陽乾禾儀器有限公司

　　地址：洛陽高新區火炬創業園A座4樓

　　電話：0379-65112067
